科创同步磁阻SynRM电机

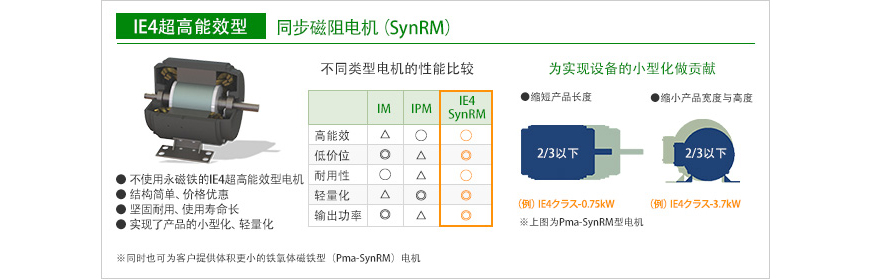

       新一代超高效IE4电机是以同步磁阻电机的形式来实现的,在不使用永磁铁的情况下达到IE4的标准。其核心在于转子的构造。为了让磁阻产生变化,同步磁阻电机需设计为凸极构造,通过装设使电磁钢板换向片和磁通无法通过的阻挡层来实现最佳的凸极比,以达到增大转矩和提升效率的目的。

    当然,包括与定子的匹配度、驱动电路、控制法则包括在内的整体最佳化也为实现高转矩和高效能贡献了很大的力量。另外,由于转子的结构简单,还具有小型轻量、低价格、牢固且耐久的特征。

  • 产品介绍

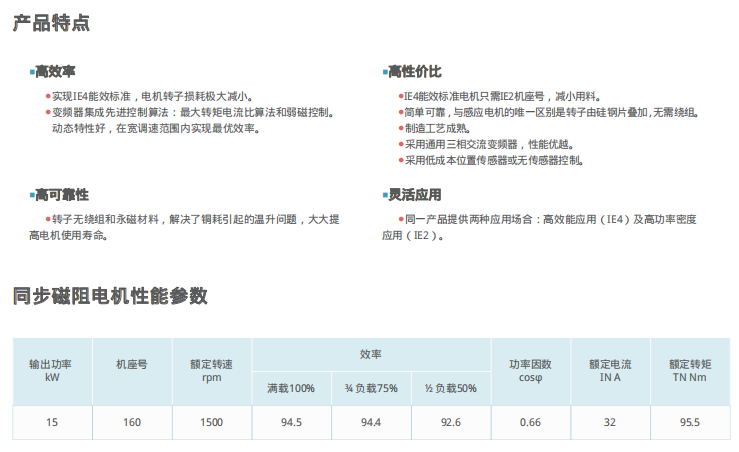

  • 技术参数
  • 资料下载

    同步磁阻电动机(简称SynRM)本质是一种具有磁阻性质的同步电机,其运行原理与开关磁阻电动机相似,与传统的交、直流电动机有着根本的区别,它不像传统电动机那样依靠定、转子磁场相互作用形成转矩,而遵循磁通总是沿着磁阻最小路径闭合的原理,通过转子在不同位置引起的磁阻变化产生的磁拉力形成转矩,这种转矩叫做磁阻转矩。而有别于开关磁阻电动机的定子开关旋转磁场,SynRM的定子磁场为正弦波旋转磁场。

    SynRM定子一般采用传统三相交流电动机的定子结构,但其转子结构比较特殊,转子上开有很多槽。特殊的转子结构实现 SynRM 交、直轴磁路巨大的磁阻差异,呈现强烈的凸极性,从而产生磁阻性质的驱动转矩。

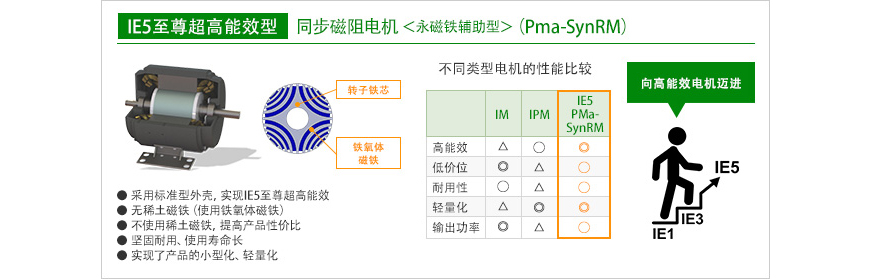

       关于IE5标准,使用永磁铁辅助型同步磁阻电机来对应。由于使用的是铁素体磁铁且没有使用高价的稀土,因此无需担心存在供给不稳定的问题。另外,永磁铁辅助型同步电机也沿袭了对应IE4标准的同步磁阻电机所具有的小型轻量且牢固耐久的特征。

    并且,我公司也开发出了符合相当于IE4标准规定的效率、使感应(起动时)+同步(运转时)的混合运转成为可能的感应同步电机,即“超级环保电机”。该超级环保电机具有可使用商用电源驱动以及逆变器驱动的特征,且一台逆变器可控制多台电机。不仅在日本,在欧洲、美国、国内等世界范围已开始实行高能效标准的工业用电机的领域中,凭借着迄今为止在电机和驱动电路的开发方面所培育的技术和诀窍,积极地推进高能效电机的开发,以此来支持工业领域节能化的进步。
